In hoofdstuk 3 (en in hoofdstuk 8) van Rendement havo komen organogrammen voor die tot misverstanden kunnen leiden.
Een organogram (of organigram of organisatie-schema) bestaat uit:
- lijnen,
- blokken en
- stippen of rondjes.
De lijnen stellen relaties voor.
De blokken kunnen verschillende betekenissen hebben:
- afdelingen of organen
- functies van personen
- namen van functionarissen.
De stippen of rondjes kunnen in de plaats komen van blokken die geen tekst hebben.
In een organogram kunnen verschillende mogelijke betekenissen van blokken door elkaar worden gebruikt. In figuur 3-1 bijvoorbeeld, geeft het bovenste blok de functie van een persoon weer, terwijl de blokken daaronder afdelingen voorstellen.
Er zijn op dit punt nog meer variaties mogelijk; zo kan in een blok ook de naam van de afdeling en tevens de naam van het hoofd van die afdeling worden vermeld.
In Rendement havo zijn de blokken van organogrammen enkele keren op veschillende wijze weergegeven, terwijl daar geen goede reden voor is. Er komen donker- en licht-gekleurde blokken voor en op p. 45 en 46 zijn enkele blokken ten onrechte niet omlijnd. Deze slordigheden worden in een volgende druk gecorrigeerd.
Ook in hoofdstuk 29 staan enkele organogrammen die in een volgende druk voor verbetering in aanmerking komen. (zie errata hoofdstuk 29)

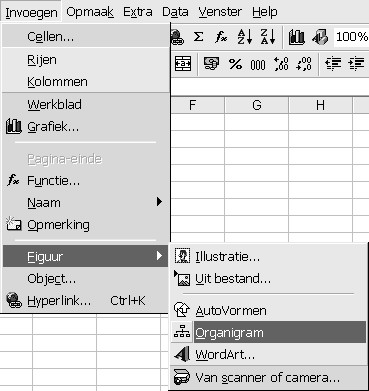

n.b. Het spreadsheet-programma Excel en het presentatie-programma PowerPoint hebben een functie voor het tekenen van organogrammen.
